Определение сплошности и целостности железобетонных свай (SIT)
Проводим диагностику целостности свай методом SIT (Sonic Integrity Testing) в соответствии с ГОСТ 31938-2012. Выявляем дефекты, трещины и расслоения без повреждения конструкции.
Цель
Метод SIT позволяет делать экспертную оценку актуального состояния сваи, то есть определять ее грунтовую длину, а также производить анализ целостности и структуры сваи. Данный метод является экспресс-контролем и не разрушает бетон сваи. Он может применяться для проведения испытаний любого типа сваи вне зависимости от того, какая технология использовалась для ее устройства.
Задачи
- Выявление нарушений сплошности бетона сваи (дефектов) на основе анализа прохождения и отражения упругих волн, возбуждённых в свае при её диагностике.
- Определение длины сваи (с точностью в пределах погрешности измерения).
- Выявление резких изменений поперечного сечения сваи (сужение, расширение) с величиной более 25% от площади сечения сваи.
- Определение поперечных трещин, пересекающих более 25% площади сечения сваи (вне зависимости от ширины раскрытия трещины).
Принцип работы

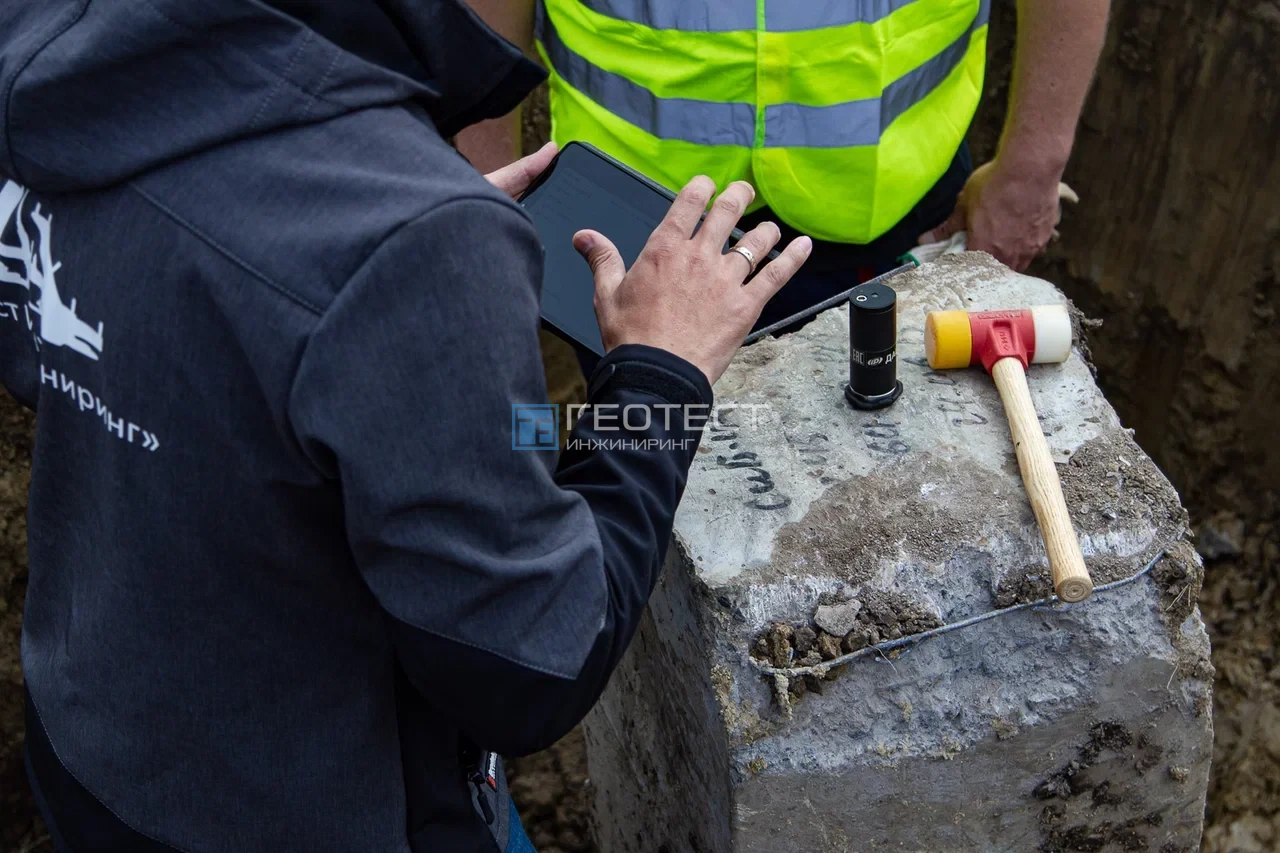

- В основе метода лежит принцип акустической дефектоскопии. Она позволяет производить анализ движения акустической волны и ее отражений в исследуемой свае. Удар молотком по торцу сваи в направлении, параллельном свайной оси, порождает акустическую волну.
- Возникшее вследствие механического воздействия возбуждение, посредством акустической волны проходит по свае. В случае имеющихся дефектов целостности конструкции, в ней возникают отраженные волны, движущиеся к источнику возбуждения. При этом чем сильнее дефекты и больше их количество, тем будет выше значение коэффициента отраженной волны, которое и зарегистрирует прибор.
- Основное достоинство данного метода – высокая скорость проведения испытаний, которая позволяет проверить несколько десятков свай за один день.
Прайс-лист
Стоимость указана за единицу работы.
Что такое определение сплошности свай
Определение сплошности свай — это метод неразрушающего контроля, позволяющий установить наличие или отсутствие дефектов внутри железобетонной сваи: трещин, расслоений, непролива бетона, пустот или разрывов арматуры. Процедура проводится при помощи низкоударной волны, которая передается через оголовок сваи. Отражённые сигналы анализируются и интерпретируются с целью оценки целостности конструкции.
В каких случаях требуется определение сплошности свай
- Проверка качества приёмки свайного поля после погружения или бурения
- Обследование конструкций перед началом реконструкции или надстройки
- Выявление скрытых дефектов на этапе строительства
- Контроль свай при строительстве вблизи действующих объектов
Преимущества метода SIT (Sonic Integrity Testing)
Метод SIT является признанным способом определения сплошности свай и обладает рядом преимуществ:
- Без разрушения: не повреждает конструкцию
- Быстро: обследование одной сваи занимает 2–5 минут
- Точно: выявляет дефекты по всей длине
- Универсально: подходит для всех типов ЖБ свай (забивных, буронабивных и др.)
Свяжитесь с нами
Оставьте заявку и наш специалист подберет оптимальную под ваш запрос услугу

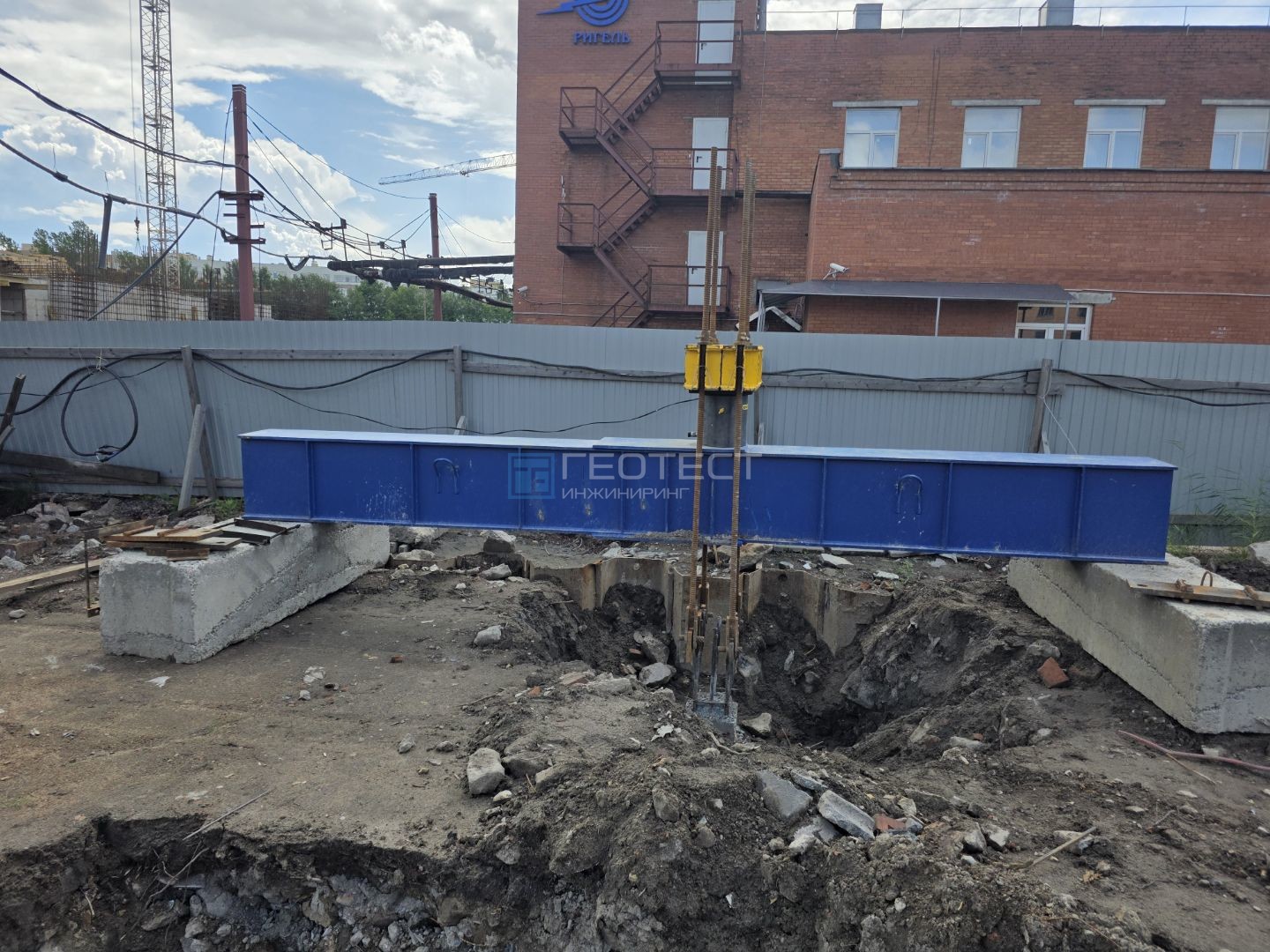

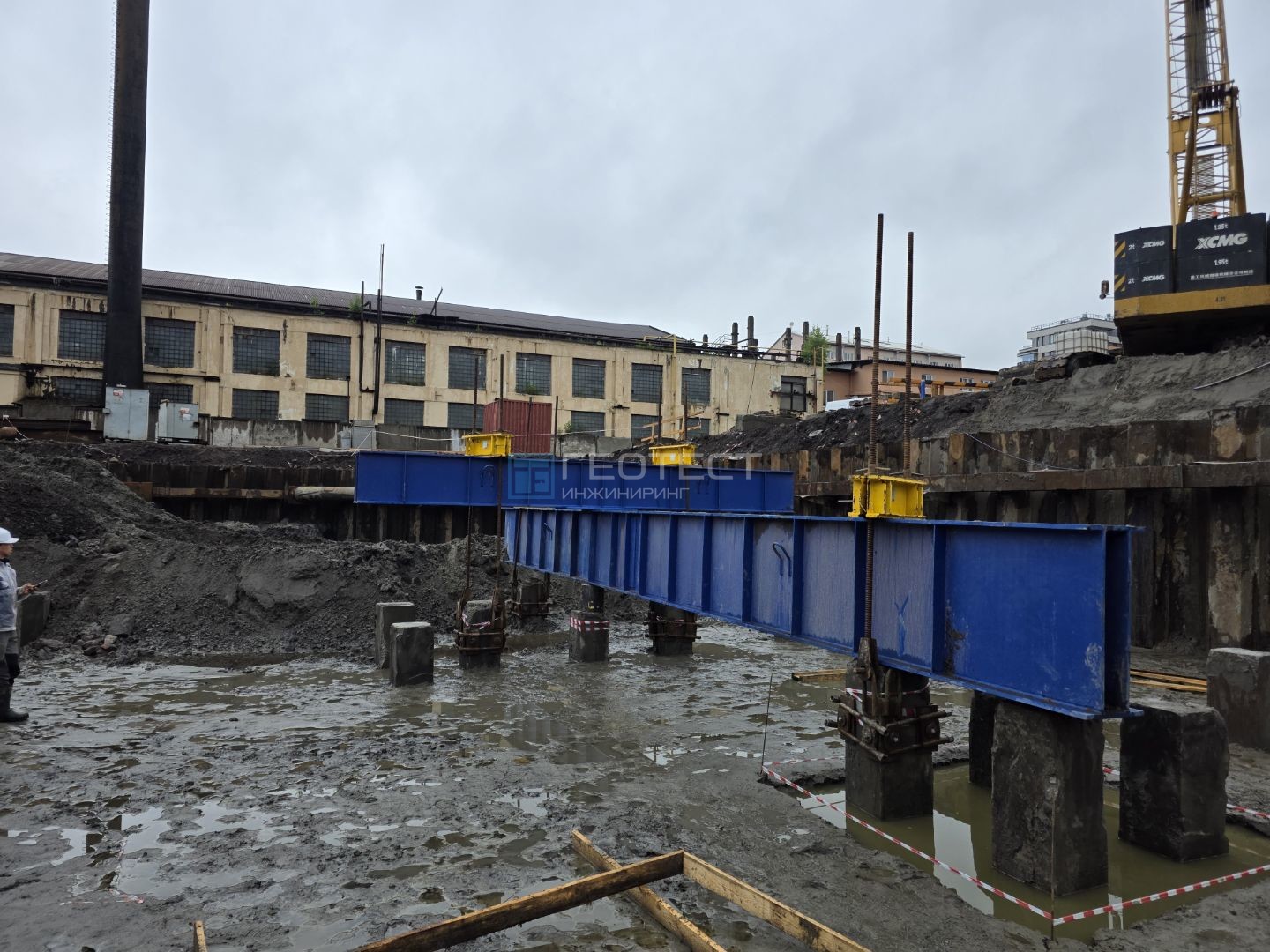

Наши проекты
Среди наших клиентов — крупные застройщики России , архитектурные бюро, проектные организации и строительные компании. Мы гордимся участием в строительстве жилых комплексов, торговых объектов, производственных зданий и инфраструктурных проектов.
Ознакомьтесь с примерами выполненных работ в галерее проектов.
Процесс
Часто задаваемые вопросы
Да, в большинстве случаев требуется зачистка или частичное снятие оголовка сваи.
Для качественной передачи ударной волны поверхность оголовка должна быть ровной, сухой и очищенной от грязи, снега, бетона с гравием или торчащей арматуры.
В некоторых случаях возможно проведение испытания без подготовки, но точность результатов может снизиться.
Да, метод SIT допускает проведение испытаний при отрицательных температурах.
Важно обеспечить доступ к сваям, очистить оголовки от льда и снега, а также учитывать влияние температуры на скорость распространения волн. Мы применяем оборудование, рассчитанное на эксплуатацию в зимних условиях, и проводим диагностику свай круглый год.
Сигнал охватывает всю длину сваи, вплоть до нижнего острия (подошвы).
Метод SIT позволяет отслеживать отражённые волны, возвращающиеся от дефектов или от концов конструкции. Глубина эффективного контроля зависит от длины сваи, ее диаметра, бетонной однородности и качества контакта с грунтом. Для типовых свай (6–12 м) метод полностью охватывает тело сваи.
Да, метод SIT подходит для коротких свай от 2 метров.
Для коротких железобетонных свай важно правильно настроить оборудование и интерпретировать ранние отклики. Мы используем специализированные алгоритмы обработки сигнала, обеспечивающие точность диагностики даже на небольших глубинах.
В случае обнаружения дефектов мы предоставляем техническое заключение с рекомендациями.
В зависимости от характера повреждений (трещины, пустоты, расслоение, укорочение) могут быть предложены варианты: усиление, замена, дополнительная заливка, повторное бурение. Мы помогаем заказчику принять обоснованное инженерное решение на основании результатов испытаний.
