Данный метод используют, когда необходимо получить объективные данные о состоянии бетона, подтвердить соответствие проектной марке или оценить остаточную несущую способность конструкций. Процедура выполняется непосредственно на месте и отличается высокой информативностью при минимальном вмешательстве в тело конструкции.
Что такое метод отрыва бетона со скалыванием
Испытание бетона по методу отрыва со скалыванием представляет собой прямой способ определения прочности материала по усилию, необходимому для разрушения сцепления поверхностного слоя бетона с приклеенной металлической накладкой. В процессе испытаний происходит отрыв со скалыванием — вместе с накладкой отслаивается небольшой участок защитного слоя бетона.
Измеряемой величиной является прочность бетона на отрыв – показатель, который коррелирует с прочностью бетона на сжатие и зависит от сцепления цементного камня с заполнителем. В отличие от косвенных методов, здесь измеряется реальное сопротивление материала разрушению, поэтому способ относится к категории прямых методов контроля прочности и обеспечивает более достоверный результат.
Когда проводится проверка бетона на отрыв
Проверка бетона на отрыв применяется в следующих случаях:
- при контроле качества монолитных конструкций после набора проектной прочности бетона (70-100%);
- при комплексном обследовании зданий перед реконструкцией или перепланировкой;
- в рамках инженерных и судебных экспертиз строительных конструкций;
- при отсутствии документов, подтверждающих марку бетона
Во всех этих ситуациях требуется именно проверка прочности бетона на отрыв со скалыванием, позволяющая определить фактическое состояние материала без его разрушения и без отбора кернов.

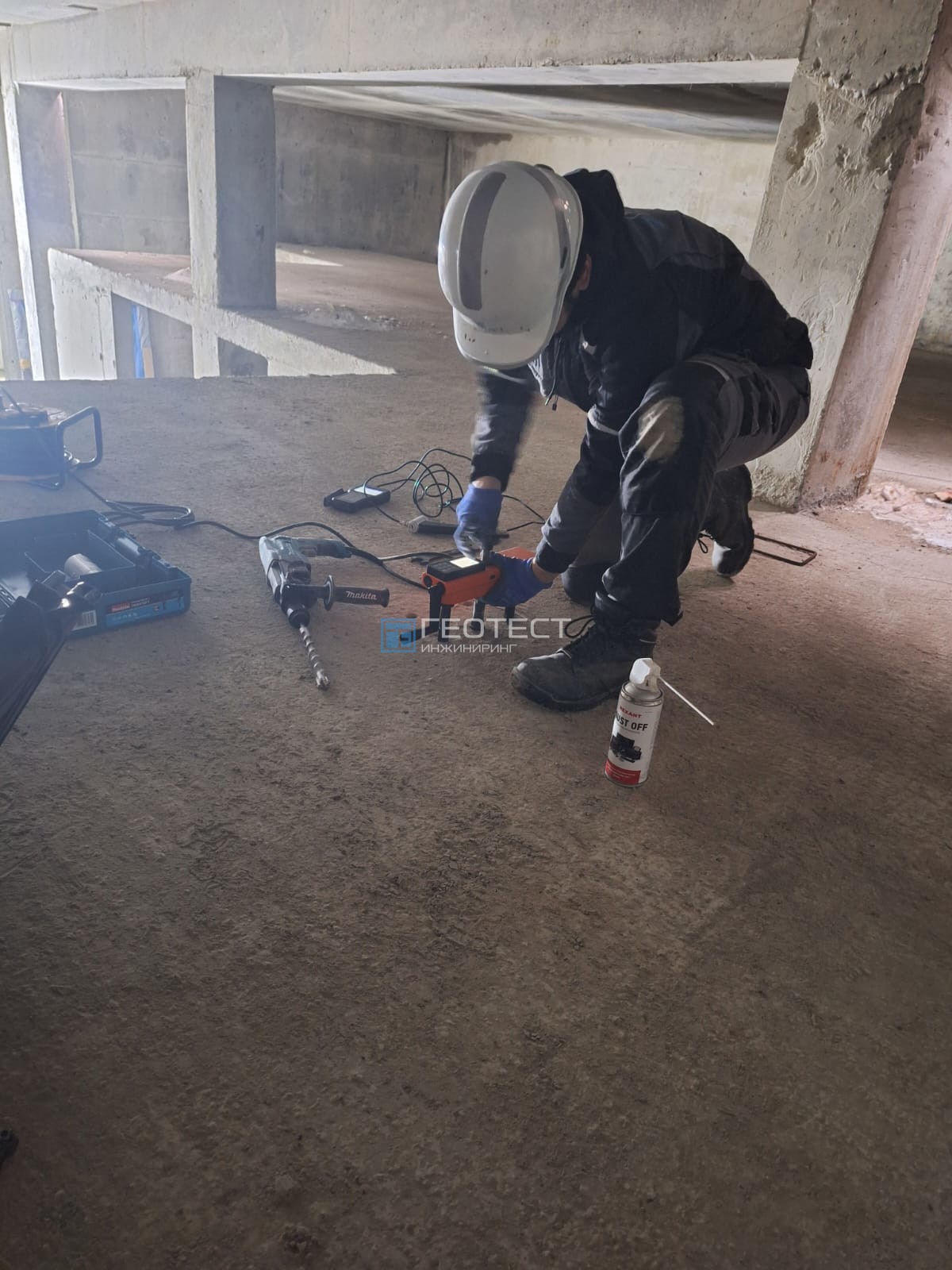

Методика испытания
Процедура включает несколько этапов:
- Подготовка поверхности. Участок бетона очищается от загрязнений, при необходимости проводится локальная зачистка для выравнивания рабочей зоны.
- Приклеивание накладки. На подготовленную поверхность приклеивается металлический диск стандартного диаметра с применением специального клеевого состава. После выдержки, необходимой для полного схватывания клея, накладка становится неотделимой частью поверхности бетона.

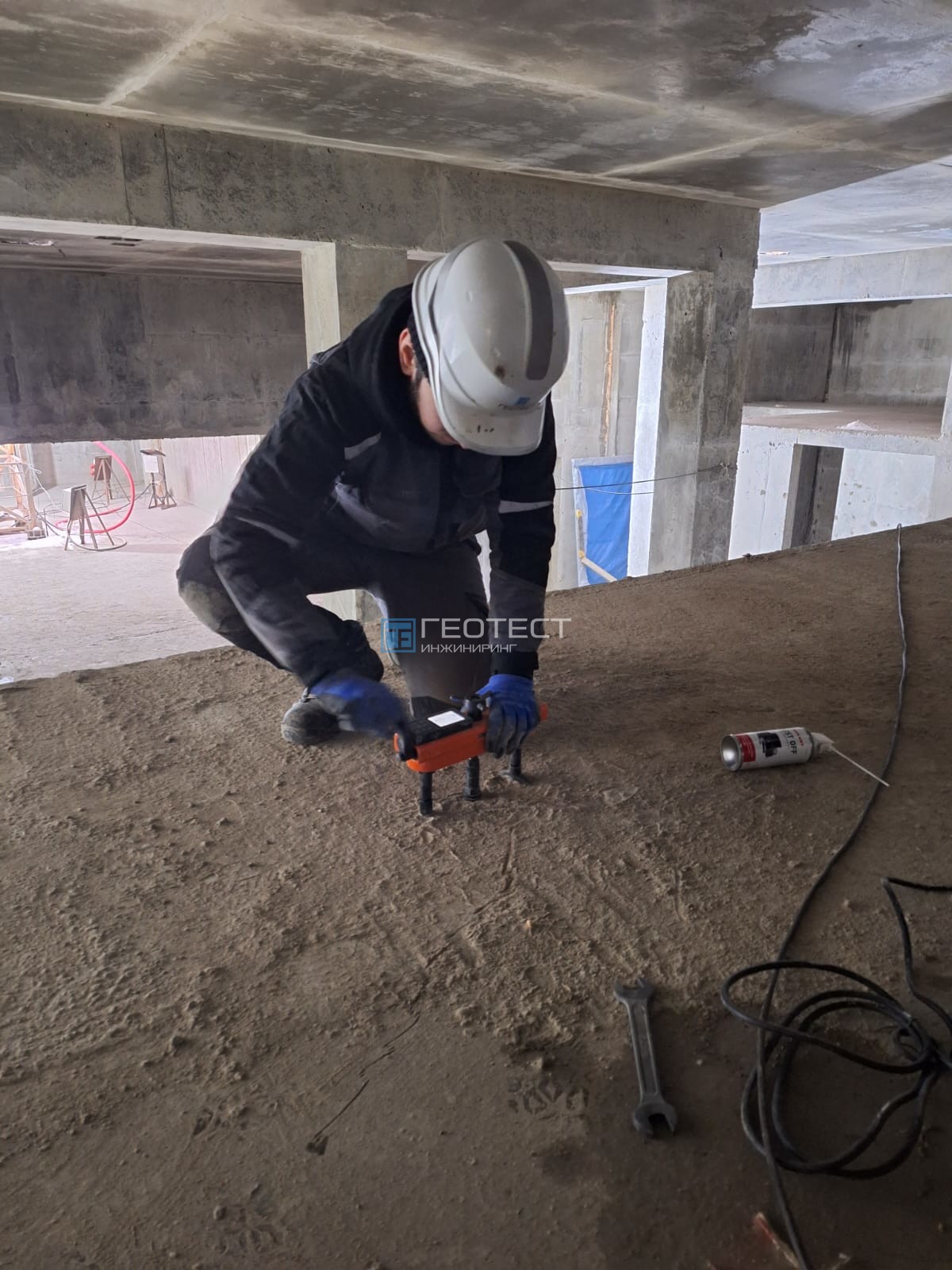

- Создание усилия. К накладке подключается домкрат с измерением усилия и плавно увеличивается нагрузка до момента разрушения сцепления.
- Фиксация результата и пересчет показателей. Измеренное значение усилия регистрируется прибором и переводится в показатель прочности бетона на отрыв, который затем сопоставляется с нормативными зависимостями и при необходимости пересчитывается в эквивалентную прочность на сжатие в соответствии с ГОСТ 22690-2015.
Нормативные требования
Испытания выполняются в соответствии с действующими нормативными документами:
- ГОСТ 22690–2015 — “Бетоны. Определение прочности механическими методами неразрушающего контроля”
- СП 13-102-2003 — “Правила обследования несущих строительных конструкций зданий и сооружений”
Соблюдение этих нормативов гарантирует корректность измерений и юридическую значимость протоколов, которые принимаются органами технадзора и экспертными организациями.
Преимущества и ограничения метода отрыва бетона со скалыванием
Преимущества метода отрыва бетона со скалыванием:
- высокая точность результатов благодаря прямому измерению сопротивления бетона разрушению;
- отсутствие необходимости бурения кернов и разрушения конструкции;
- минимальное локальное повреждение поверхности;
- возможность оперативного контроля на объекте.
Ограничения метода отрыва бетона со скалыванием:
- локальный характер измерений — для объективной оценки требуется серия замеров;
- невозможность применения на поверхностях с нарушенной целостностью;
- зависимость точности от качества подготовки основания и условий наклеивания накладок;
- необходимость выдержки времени на отверждение клея (от 1 до 24 часов в зависимости от состава и температуры окружающей среды)
Отличия от других методов контроля
По сравнению с ультразвуковым контролем и склерометрическими измерениями, которые относятся к косвенным способам контроля и опираются на эмпирические зависимости, метод отрыва со скалыванием – прямой метод, измеряющий фактическое сопротивление бетона разрушению. Его погрешность обычно составляет 10-15%, тогда как у склерометра она может достигать 25–30 %. При этом, в отличие от керновых испытаний, отрыв со скалыванием не требует вырезки образцов и практически не нарушает целостность конструкции, сохраняя при этом сопоставимую точность оценки прочности.
Практические особенности применения метода
Испытание бетона методом отрыва со скалыванием относится к щадящим способам контроля: воздействие на конструкцию минимально и ограничивается локальным повреждением поверхностного слоя диаметром 50 или 70 мм в зависимости от марки бетона, согласно требованиям ГОСТ 22690-2015. После завершения измерений участок при необходимости восстанавливается ремонтным составом и не влияет на дальнейшую эксплуатацию конструкции.
Для получения достоверной картины состояния бетона замеры выполняются не в одной, а в нескольких точках. Как правило, проводится серия из 3–6 и более испытаний на типовых участках конструкций, что позволяет сформировать статистически обоснованную оценку фактической прочности материала.
Полученные показатели дают возможность подтвердить соответствие бетона проектной марке прочности либо выявить отклонения от нормативных требований. Это особенно важно при отсутствии паспортов бетонной смеси, спорных ситуациях между подрядчиком и заказчиком, а также при выполнении строительных и судебных экспертиз.
В ряде случаев применяется комбинированный контроль, при котором метод отрыва сочетают с ультразвуковыми исследованиями и визуально-измерительным контролем. Такой подход используется при обследовании зданий старого фонда, контроле особо ответственных конструкций и при необходимости повышения общей достоверности результатов замеров.
